8.38. Вращение цветовой карты

8.38.1. Обзор

Рисунок 16.198. Пример применения фильтра «Вращение цветовой карты»

Пример применения фильтра «Вращение цветовой карты»

Исходное изображение

Пример применения фильтра «Вращение цветовой карты»

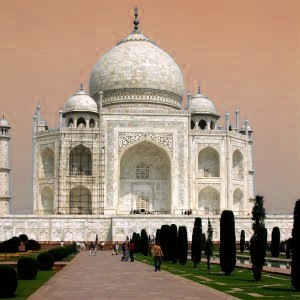

Применён фильтр «Вращение цветовой карты»; синий цвет неба находится в исходном диапазоне и преобразуется в оранжевый цвет в конечном диапазоне.


Вращение цветовой карты позволяет заменить один цветовой диапазон (исходный) на другой (конечный).

8.38.2. Активация фильтра

Этот фильтр находится в меню ЦветОтображениеВращение цветовой карты.

8.38.3. Параметры

Рисунок 16.199. Диалог фильтра «Вращение цветовой карты»

Диалог фильтра «Вращение цветовой карты»

Профили

«Профили» — это общее свойство нескольких команд меню «Цвет». Описание можно найти в Раздел 8.1.1, «Часто встречающиеся возможности команд «Цвет»».

Исходный диапазон, Конечный диапазон

Как в исходном, так и в конечном диапазоне есть окружность выбора диапазона цветового круга. Вы можете перетащить обе стрелки в нужное место. Они соответствуют ползункам От и До, описанным ниже.

От

Угол начального положения цветового диапазона на цветовом круге.

До

Угол конечного положения цветового диапазона на цветовом круге.

Против часовой стрелки

Если флажок установлен, диапазон от начала до конца вычисляется по часовой стрелке, в противном случае — против часовой стрелки (по умолчанию).

Инвертировать диапазон

Эта кнопка инвертирует значения От и До.

Выбрать все

Эта кнопка выбирает все цвета, которые должны находиться внутри диапазона.

Обработка серого

В этом разделе можно указать, как обращаться с серым цветом. По умолчанию серый цвет не рассматривается как цвет и не учитывается при вращении. Здесь вы можете преобразовать слегка насыщенные цвета в серые, а также преобразовать серый в цвет в зависимости от приведённых ниже параметров.

Маленький кружок в цветовом круге регулирует тон и насыщенность, которые будут использоваться для выбора цвета, представляющего серый. Они соответствуют ползункам Тон и Насыщенность, описанным ниже.

Порог серого

Этот ползунок выбирает, какие цвета будут считаться серым. Цвета с насыщенностью меньше этого значения будут преобразованы в выбранный «серый» цвет.

Способ обработки
  • Считать имеющими параметры ниже: серые цвета внутри исходного диапазона обрабатываются так, как если бы они имели данный тон и насыщенность. Цвет будет повёрнут в соответствии с исходным и конечным диапазонами.

  • Изменить согласно параметрам ниже изменит серые цвета на выбранный тон и насыщенность без вращения.

Параметры смешения, Просмотр, Объединить фильтр, Сравнение до/после

Это часто встречающиеся возможности, описанные в Раздел 8.1.1, «Часто встречающиеся возможности команд «Цвет»».

8.38.4. Примеры использования обработки серого

Обработка серого

Используем тот же пример, что и в верхней части этой страницы, но теперь используется следующие параметры обработки серого: порог серого 0,340, тон 220,0, насыщенность 0,75.

[Примечание] Примечание

Если вам нужен серый, а не другой цвет, оставьте для тона и насыщенности значение 0.

Рисунок 16.200. Примеры фильтра «Вращение цветовой карты» для обработки серого

Примеры фильтра «Вращение цветовой карты» для обработки серого

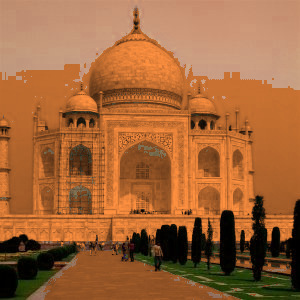

При способе обработки Считать имеющими параметры ниже: любой цвет с насыщенностью ниже 0,34 будет преобразован в оранжевый, поскольку выбранный синий тон и насыщенность в исходном диапазоне превращается в оранжевый в конечном диапазоне.

Примеры фильтра «Вращение цветовой карты» для обработки серого

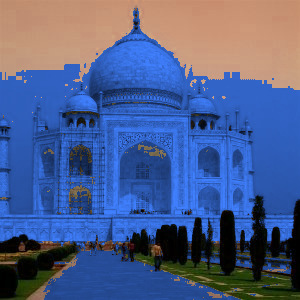

При способе обработки Изменить согласно параметрам ниже: вращение теперь игнорируется, и цвет выбирается непосредственно на основе выбранного тона и насыщенности.

Примеры фильтра «Вращение цветовой карты» для обработки серого

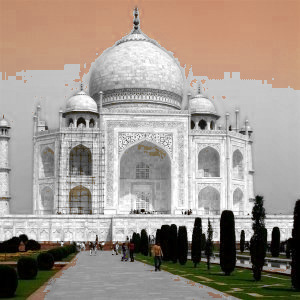

Насыщенность и тон со значением 0 превращают всё, что ниже порога, в серый цвет.
