Figura 17.71. Example for Polar Coordinates filter
Imagem original
“Polar Coordinates” filter applied
Dá uma representação circular de sua imagem.Reposiciona todos os pixels da sua imagem transpondo os números das coordenadas x e y de cada pixel para valores Teta e R de coordenadas polares.O resultado final pode ser deixado retângular de acordo com as configurações.
![[Nota]](images/note.png)
|
Nota |
|---|---|
|
These options are described in Seção 2, “Common Features”. |

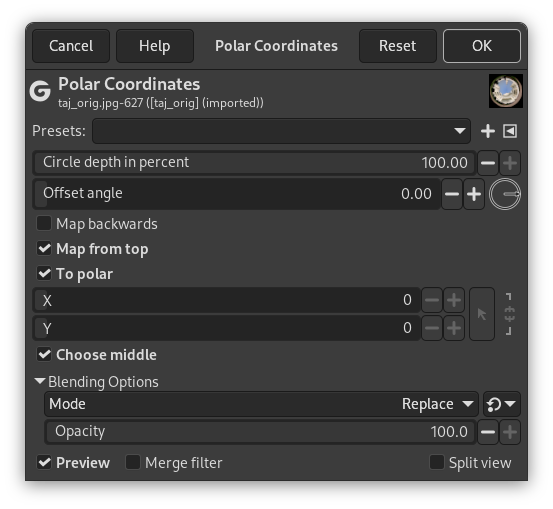

Controles que permitem que você configure a “circularidade” da transformação, desde um retângulo (0%) até um círculo (100%).
Esta opção controla o ângulo em que o desenho vai ser iniciado (0 - 359°), ou seja, qual ângulo corresponde à coordenada x = 0 dos pixels. É como se a imagem final fosse girada em torno do centro, durante a transformação.
Com esta opção selecionada, o desenho começa a partir da direita em vez da esquerda.
Se deixada desmarcada, o mapeamento vai colocar a linha de baixo da imagem no meio do círculo e a linha do topo na borda. Se for marcada, acontece o contrário.
O padrão é que esteja ligada: faz o mapeamento normal para coordenadas polares. Se deixada desmarcada, será feito o mapeamento contrário: de coordenadas polares para retangulares. É mais útil para reverter um mapeamento feito para coordenadas polares anteriormente (embora, claro, a imagem vá perder bastante nitidez nas áreas que estavam próximas ao centro).
These polar coordinates are active only if the “Choose middle” option is unchecked.
Checked by default: origin center is at the middle of the layer. If unchecked, you can modify X and Y parameters to position the origin center.
