5.9. Полярные координаты

5.9.1. Общая информация

Рисунок 17.71. Пример применения фильтра «Полярные координаты»

Пример применения фильтра «Полярные координаты»

Исходное изображение

Пример применения фильтра «Полярные координаты»

После применения фильтра «Полярные координаты»


Этот фильтр даёт круговое или прямоугольное представление изображения со всеми промежуточными значениями.

5.9.2. Активация фильтра

Этот фильтр находится в меню ФильтрыИскаженияПолярные координаты….

5.9.3. Параметры

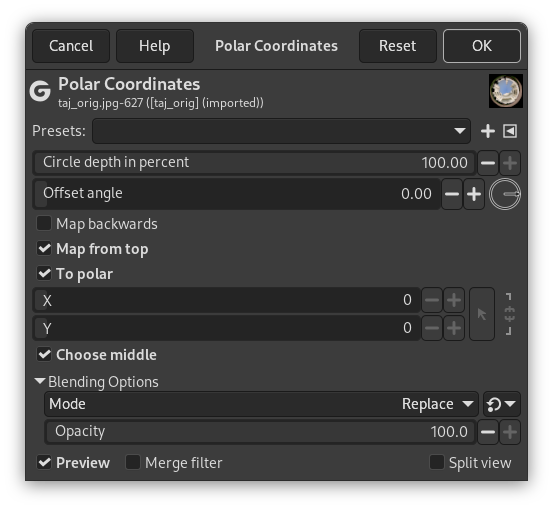

Рисунок 17.72. Параметры фильтра «Полярные координаты»

Параметры фильтра «Полярные координаты»

Профили, «Тип входных данных», Обрезка, Параметры смешения, Просмотр, Объединить фильтр, Сравнение до/после
[Примечание] Примечание

Эти параметры описываются в Раздел 2, «Общие свойства».

Глубина круга в процентах

Ползунок и поле ввода позволяют задать степень круглости преобразования, от квадрата (0%) до круга (100%).

Угол смещения

Этот параметр определяет, с какого угла начнётся рисование (0—359°), таким образом вращая изображение по кругу.

Развернуть

При выборе этой настройки рисование начнётся справа, а не слева.

Отобразить сверху

Если эта настройка не выбрана, преобразование поставит нижний ряд в середину, а верхний — по краю круга. Если настройка выбрана, будет наоборот.

В полярное

Если не отмечено, то изображение будет отображено в прямоугольник (странный эффект). Если отмечено — в круг.

X, Y

Эти полярные координаты активны только при неотмеченном параметре «Выбрать середину».

Выбрать середину

Отмечено по умолчанию: исходный центр находится в середине слоя. Если параметр не отмечен, для позиционирования исходного центра нужно изменить значения X и Y.

5.9.4. Примеры

Рисунок 17.73. С текстом

С текстом

Если вы только что напечатали текст, то перед использованием фильтра необходимо «свести» изображение.


Рисунок 17.74. С горизонтальными планками

С горизонтальными планками
