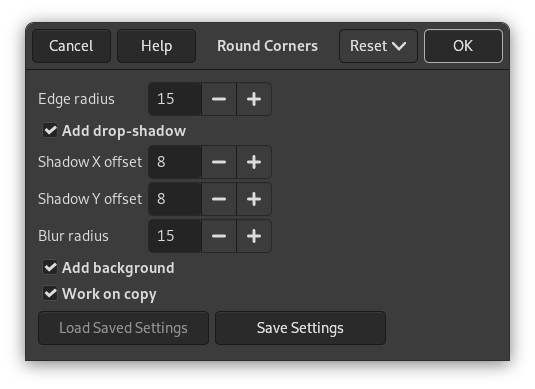

O arredondamento dos cantos é feito selecionando-se um quarto de círculo em cada canto, e removendo a área que não está coberta por esta seleção. O “Raio dos cantos” é o raio deste círculo de construção.

In the examples below, the filter was applied to a 100×100 pixels image, with varying edge radius. For radius = 50, the four quadrants just form a circle with diameter = 100, which exactly fits into the original image outline. A radius greater than 50 is possible, but look what happens:

Figura 17.264. Exemplos do raio dos cantos

A 100×100 pixels image, edge radius: 15 (default).

Raio dos cantos: 35.

Raio dos cantos: 50.

Raio dos cantos: 65. Ups!

Quando esta opção está ligada, o filtro vai criar uma sombra atrás da sua imagem, depois de criar os cantos arredondados.

Os deslocamentos X e Y determinam onde a sombra será colocada em relação a imagem. O deslocamento é medido em pixels. Valores altos fazem parecer que a sombra está longe, e valores baixos vão fazer parecer que a sombra está próxima da imagem.

Figura 17.265. Exemplos de deslocamento da sombra

Deslocamento X da sombra: 8, Deslocamento Y: 8 (padrão).

Deslocamento X da sombra: 16, Deslocamento Y: 4.

Note que tanto os deslocamentos da sombra quanto o raio de desfocagem ficam limitados à área de fundo.

Quando Adicionar sombra de projeção está ligada, você pode selecionar um raio de desfoque, que será usado pelo filtro de Sombra projetada. A imagem será tornada maior em ambas as dimensões dependendo das configurações de raio de desfoque e deslocamento da sombra.

Quando você seleciona esta opção (ela fica ligada por padrão), o filtro irá adicionar uma camada de fundo abaixo da camada existente, preenchida com a cor de fundo atual. O tamanho desta camada dependerá do raio de desfoque e dos deslocamentos da sombra.

Se selecionada, o filtro criará uma nova janela contendo uma cópia da imagem com o filtro aplicado. A imagem original permanece inalterada.
