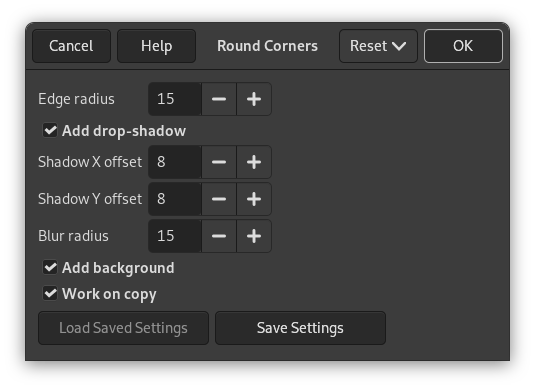

Углы закругляются выбором квадранта круга в каждом углу и удалением области вне выделения. «Радиус границы» — это радиус круга в углу.

В примерах ниже фильтр был применён к изображению 100×100 пикселей с разным значением радиуса границы. При радиусе равном 50 четыре квадранта образуют круг с диаметром 100 пикселей. Больший радиус возможен, но с неожиданными последствиями.

Рисунок 17.272. Примеры радиуса границы

Изображение 100×100 пикселей, радиус границы: 15 (по умолчанию)

Радиус границы: 35

Радиус границы: 50

Радиус границы: 65

При выборе этого параметра фильтр создаст тень за изображением после округления углов.

Смещение по X и Y определяют, где будет помещена тень по отношению к изображению. Смещение измеряется в пикселях. При больших значениях параметра тень будет казаться далеко, при маленьких — ближе к изображению.

Рисунок 17.273. Примеры смещения тени

Смещение тени по X: 8, по Y: 8 (по умолчанию).

Смещение тени по X: 16, по Y: 4.

Заметьте, что смещение тени и радиус размытия влияют на смещение только внутри области фона.

Если выбран параметр Добавить тень, то можно указать радиус размытия, используемый фильтром «Тень». Изображение будет увеличено в обоих направлениях в зависимости от величины радиуса размытия и от смещения тени.

При выборе этого параметра (выбран по умолчанию) фильтр добавляет под активный слой слой фона, заполненный текущим цветом фона. Размер нового слоя зависит от радиуса размытия и от смещения тени.

При выборе этого параметра фильтр создаёт новое окно, содержащее копию изображения с эффектом фильтра. Исходное изображение остаётся неизменным.
