8.6. Оператор Собеля

8.6.1. Общая информация

Рисунок 17.171. Пример применения фильтра «Оператор Собеля»

Исходное изображение

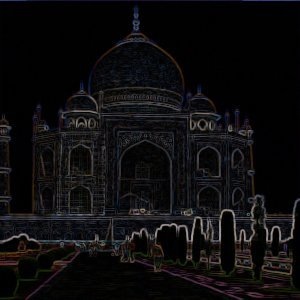

После применения фильтра «Оператор Собеля»

Фильтр «Оператор Собеля» выделяет горизонтальные и вертикальные края отдельно на сером изображении. Цветные изображения сначала преобразуются в серые. Как и в случае с фильтром Лапласа, результатом является прозрачное изображение с чёрными линиями и некоторым остатком цветов.

8.6.2. Активация фильтра

Этот фильтр можно найти в меню Фильтры → Выделение края → Оператор Собеля….

8.6.3. Параметры

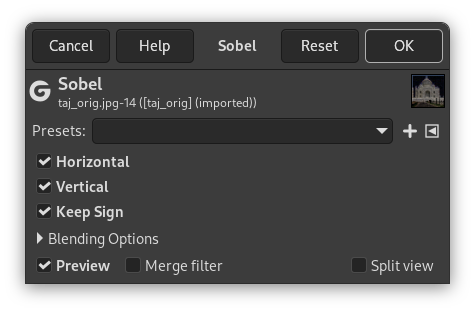

Рисунок 17.172. Параметры фильтра «Оператор Собеля»

Профили, «Тип входных данных», Обрезка, Параметры смешения, Предварительный просмотр, Объединить фильтр, Сравнение до/после

	Примечание
	Эти параметры описываются в Раздел 2, «Общие свойства».

Горизонтальное

Отображает около горизонтальных краёв.

Vertical

Отображает около вертикальных краёв.

Сохранять знак результата

Этот параметр позволяет управлять фильтром, если выбрано только одно направление: будет создан рельеф с бугорками и выемками.
