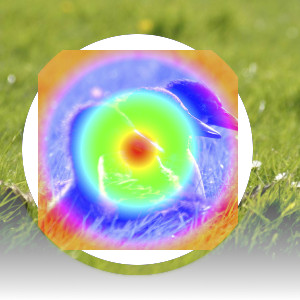

Figur 8.14. Exempel för lagerläget ”Gör endast ljusare”

Översta lagret har 100% opacitet och använder läget ”Gör endast ljusare”.

Läget Gör endast ljusare jämför varje komponent i varje bildpunkt i det övre lagret med motsvarande bildpunkt i det nedre lagret och använder det högre värdet för slutbilden. Helt svarta lager har ingen effekt på den slutliga bilden och helt vita lager resulterar i en vit bild.

Läget är kommutativt; ordningen för de två lagren spelar ingen roll (förutom för transparenta områden i det nedre lagret).

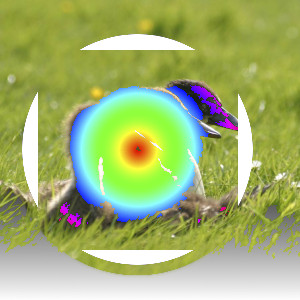

Figur 8.15. Exempel för lagerläget ”Luma/Luminans, gör endast ljusare”

Översta lagret har 100% opacitet och använder läget ”Luma/Luminans, gör endast ljusare”.

Läget Luma/Luminans, gör endast ljusare jämför luminansen i varje bildpunkt i det övre lagret med motsvarande bildpunkt i det nedre lagret och använder det högre värdet för slutbilden. Helt svarta lager har ingen effekt på den slutliga bilden och helt vita lager resulterar i en vit bild. Luma är den perceptuella versionen av Luminans.

Läget är kommutativt; ordningen för de två lagren spelar ingen roll (förutom för transparenta områden i det nedre lagret).

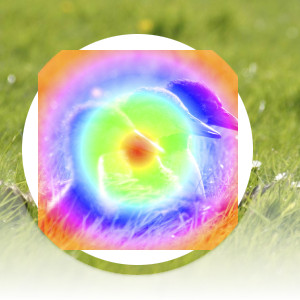

Figur 8.16. Exempel för lagerläget ”Skärm”

Översta lagret har 100% opacitet och använder läget ”Skärm”.

Läget Skärm inverterar värdena av de synliga bildpunkterna i de två lagren i bilden. (Det vill säga den subtraherar var och en av dessa från 1,0.) Sedan multiplicerar den ihop dessa, och inverterar detta värde igen. Slutbilden blir vanligen ljusare och ser ibland ”urlakad” ut. Undantagen från detta är med ett svart lager, vilket inte ändrar det andra lagret, och ett vitt lager, vilket ger en vit bild. Mörkare färger i bilden ser ut att vara mer genomskinliga.

Läget är kommutativt; ordningen för de två lagren spelar ingen roll.

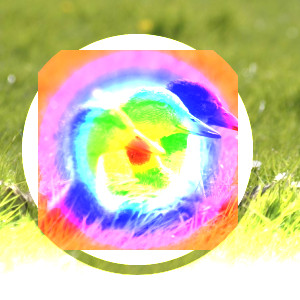

Figur 8.17. Exempel för lagerläget ”Skugga”

Översta lagret har 100% opacitet och använder läget ”Skugga”.

Läget Skugga dividerar bildpunktsvärdet för det nedre lagret med inversen av bildpunktsvärdet för det övre lagret. Slutbilden är vanligtvis ljusare men vissa färger kan bli inverterade.

I fotografi används skuggning i mörkrum som en teknik för att minska exponeringen av vissa områden i bilden. Detta får fram detaljerna i skuggorna. När skugga används för detta ändamål så fungerar det bäst med gråskalebilder och med ett målarverktyg, snarare än som ett lagerläge.

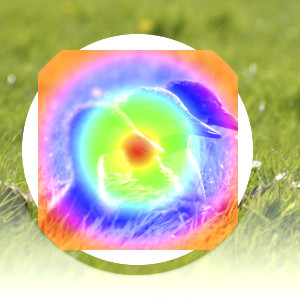

Figur 8.18. Exempel för lagerläget ”Addition”

Översta lagret har 100% opacitet och använder läget ”Addition”.

Läget Addition är väldigt enkelt. Bildpunktsvärden i övre och nedre lagret adderas med varann. Slutbilden blir vanligtvis ljusare. Ekvationen kan resultera i färgvärden större än 1,0.

Läget är kommutativt; ordningen för de två lagren spelar ingen roll.
