Угол определяет направление тени или направление света из воображаемого источника света. Диапазон значений — от 0° до 180°, где 90° означает источник света прямо перед выделением или слоем. Для углов меньше 90° тень находится справа, или источник света слева. Для углов больше 90° всё наоборот. Можно думать об маркере ползунка как об источнике света.

Рисунок 17.144. Пример параметра «Угол»

Угол 15°

Угол 45° (по умолчанию)

Угол 105° (90° + 15°)

Этот параметр определяет, как далеко находится мнимый горизонт. Относительное расстояние — это расстояние от нижней линии выделения или слоя в «единицах измерения» высоты выделения или слоя.

Диапазон значений — от 0,1 до 24,1, где 24,1 означает почти бесконечность. Нужно заметить, что Относительная длина тени не может превышать расстояние до горизонта.

Рисунок 17.145. Пример «Расстояние до горизонта»

Угол = 45°. Расстояние = 2,4. Длина = 1,8.

В примере выше жёлтая область — это выделение, к которому применится фильтр. Синяя линия сверху обозначает мнимый горизонт. Угол между нижней линией выделения и красной линией составляет 45°. Длина красной линии в 1,8 раз больше высоты жёлтого выделения. Длина, продолженная до горизонта, в 2,4 раза превышает высоту выделения.

Этим параметром можно установить длину тени относительно высоты выделения или слоя. В примере выше красная линия обозначает длину тени, и её длина в 1,8 раз больше высоты жёлтого выделения.

Диапазон значений — от 0,1 до 24,1. Нужно заметить, что длина тени не может превышать Относительное расстояние до горизонта.

Рисунок 17.146. Пример параметра «Длина тени»

Длина = 1,0 (по умолчанию)

Длина = 1,5

После создания тени к слою тени применяется размытие по Гауссу с указанным радиусом. Это придаёт тени более реалистичный вид.

Рисунок 17.147. Пример размытия

Радиус размытия = 3 (по умолчанию)

Без размытия (радиус размытия = 0)

Конечно же, цвет тени по умолчанию чёрный. Нажатием на кнопку цвета можно вызвать диалог выбора цвета.

Непрозрачность тени — это непрозрачность нового слоя, содержащего тень (см. Раздел 1.1, «Свойства слоя»). По умолчанию она установлена на 80%, диапазон значений — от 0 (полная прозрачность) до 100 (полная непрозрачность). После применения фильтра прозрачность можно изменить в диалоге слоёв.

Этот список позволяет выбрать метод интерполяции при некотором преобразовании слоя тени, например, повороте на указанный угол. Значение Нет обычно сглаживает тень. Любой другой метод может изменить цвет тени в некоторых местах. Хороший выбор — Линейный.

Если выбран, то фильтр по мере необходимости расширит изображение, чтобы поместить тень.

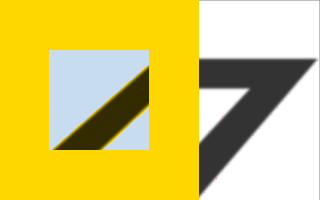

В примере ниже жёлтая область — это активное выделение, цвет фона — светло-синий. Для показа тени в процессе расширения была добавлена белая область.

Рисунок 17.148. Пример параметра «Разрешить изменение размера»

Разрешить изменение размера

Не разрешать изменение размера
