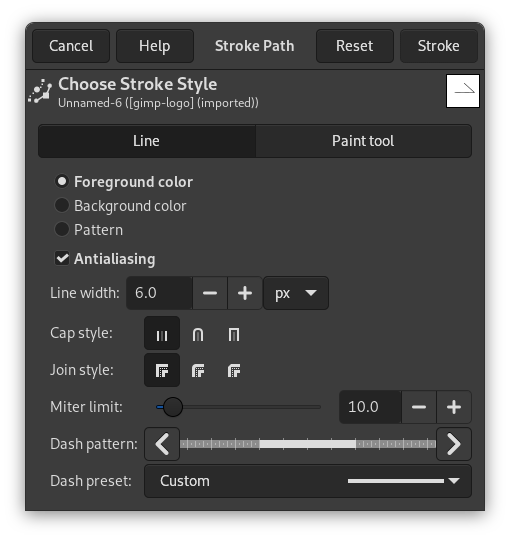

Linea

Colore di primopiano, Colore di sfondo, Motivo

Scegliere se la linea deve essere disegnata con il Colore di primo piano, il Colore di sfondo o il Motivo attualmente impostati nella Casella degli strumenti. Questa opzione è diversa dal Modello tratteggio. Se si seleziona una delle due opzioni di colore senza tratteggio, viene disegnata una linea continua con il colore impostato nella Casella degli strumenti. Se si seleziona Motivo senza tratteggio, viene disegnata una linea continua con il motivo impostato nella Casella degli strumenti. Se si seleziona una linea con motivo tratteggiato, il colore o il motivo saranno comunque determinati dal colore o dal motivo impostato nella Casella degli strumenti. Ovvero, se nella Casella degli strumenti è impostato un motivo marmorizzato e si seleziona Motivo e linee tratteggiate come Modello tratteggio, i trattini verranno disegnati con il motivo marmorizzato.

Antialiasing

I disegni di curve o di spezzate possono apparire squadrettati o a scalini. L'effetto antialiasing serve a sfumare questi difetti.

Spessore linea

Usando questa casella è possibile impostare lo spessore del tratto da usare. L'unità di misura predefinita è il pixel, ma è possibile sceglierne una diversa tramite l'elenco a cascata.

Stile capo

Scegliere la forma delle estremità di un tratto aperto, che può essere Tronco, Tondo o Quadro.

Stile giunzione

È possibile scegliere la forma dei vertici del tracciato tra Retto, Tondo e Smussato.

Limite spigolo

Quando due segmenti di un tracciato sono collegati, la smussatura dello spigolo è determinata dal Limite spigolo. Se i tratti sono larghi e non viene effettuata nessuna estensione dei tratti, si formano delle protuberanze appuntite in corrispondenza delle giunzioni. L'impostazione del limite di spigolo determina come deve essere riempito lo spazio che si viene a creare nell'estensione della giunzione dei due tratti. È possibile impostare questo valore tra 0.0 e 100.0, usando il cursore o la casella di immissione valori e i suoi tastini a freccia di cui è corredata.

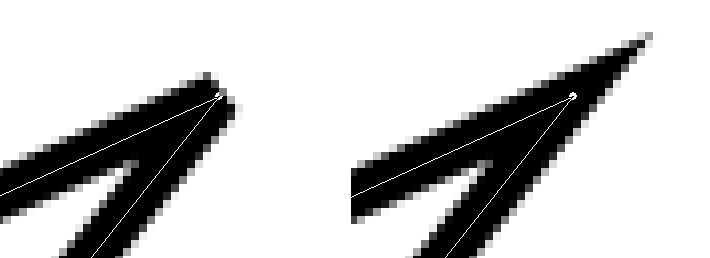

Figura 16.14. Esempio di limite spigolo

Immagine a sinistra: limite=0. A destra: limite=5.

Modello tratteggio

A livello di pixel, una linea tratteggiata viene disegnata sottoforma di serie di piccoli rettangoli. È possibile intervenire per modificare la forma e la frequenza di questi rettangoli. L'area nera presente all'interno delle righe verticali rappresenta i pixel del tratteggio. Se si fa clic su un pixel nero, lo si rimuove dalla riga, se invece si fa clic su un pixel bianco, lo si aggiunge alla riga. Le aree grigie indicano come verrà ripetuto il motivo nel disegno della riga tratteggiata.

Preimpostazioni tratteggio

Invece di crearsi il proprio motivo di tratteggio, è possibile scegliere tra uno dei disponibili nell'elenco presentato dal menu a tendina. Questo modello verrà presentato una volta selezionato nell'area del Modello tratteggio, i modo da potersi fare un'idea di come questo apparirà una volta disegnato.

Strumento di disegno

Strumento di disegno

Selezionare uno strumento di disegno, per delineare il tracciato, selezionandolo dal menu a tendina. Per delineare il tracciato verranno usate le impostazioni correnti dello strumento di disegno.

Emula le dinamiche del pennello

Vedere Pennelli dinamici.
