Afbeelding 17.171. Voorbeeld van toepassen van het filter Rand
Originele afbeelding
Filter toegepast
Dit filter detecteert randen in een afbeelding met de methode die is geselecteerd in Algoritme.

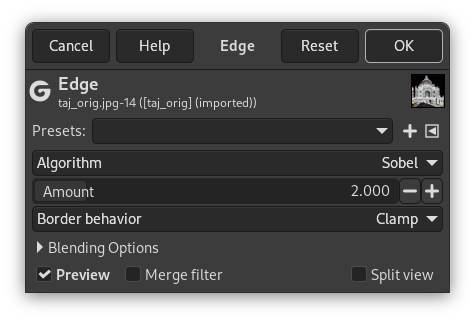

- Voorinstellingen, “Type invoer”, Snijden, Mengopties, Voorbeeld, Filter samenvoegen, Voor/na
-
![[Opmerking]](images/note.png)
Opmerking Deze opties staan beschreven in Paragraaf 2, “Algemene Eigenschappen”.
- Algoritme
-
Het hier geselecteerde algoritme bepaalt welke methode wordt gebruikt om randen te detecteren. De volgende methoden zijn beschikbaar:
- Sobel
-
Dit is een alternatieve versie van het afzonderlijke filter Sobel. Tegengesteld aan dat filter heeft dit geen extra instellingen die kunnen worden aangepast. Dat is de standaard; een voorbeeld wordt bovenaan de pagina weergegeven.
- Prewitt-kompas
-
De Prewitt kompas is een relatief snel algoritme, dat relatief ruw kan zijn voor variaties in hoge frequenties in een afbeelding.

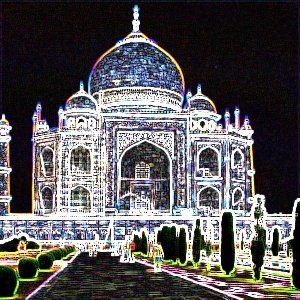

Algoritme ingesteld op Prewitt kompas
- Kleurverloop
-
Indien gebruikt met het algoritme Verloop zijn randen dunner, met minder contrast en meer vervaagd dan met Sobel.

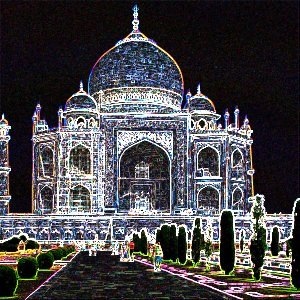

Algoritme ingesteld op Verloop
- Roberts
-
Het algoritme Roberts zal wijzigingen in intensiteit accentueren in een diagonale richting. Het is echter bijzonder gevoelig voor ruis.

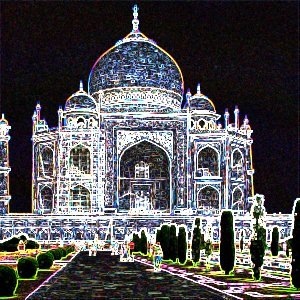

Algoritme ingesteld op Roberts
- Differentiaal
-
Dit algoritme zorgt er vaak voor dat randen minder helder zijn.
Algoritme ingesteld op Differentiaal
- Laplace
-
Dit is een andere implementatie van het filter Laplace, dat andere resultaten geeft.

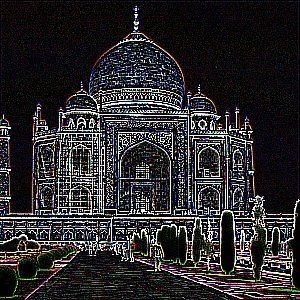

Algoritme ingesteld op Laplace
- Hoeveelheid
-
Een lage waarde resulteert in een zwarte, hoog-gecontrasteerde afbeelding met dunne randen. Een hoge waarde resulteert in dikke randen met laag contrast en veel kleuren in donkere gebieden.
- Randgedrag
-
Dit bepaalt waar de detectie van randen aansluitende beeldpunten krijgt voor zijn berekeningen als het werkt op de randen van de afbeelding. Deze instelling zal alleen een effect hebben op de grenzen van het resultaat (indien aanwezig). Vastzetten is de standaard en over het algemeen de beste keuze.
