Afbeelding 17.169. Voorbeeld van toepassen van het filter “Gaussiaanse verschillen”
Originele afbeelding
Filter “Gaussiaanse verschillen” toegepast met straal 1 = 1,000 en straal 2 = 0,100.
Dit filter voert het detecteren van randen uit met het zogenaamde algoritme “Gaussiaanse verschillen”, dat werkt door twee verschillende Gaussiaanse vervagingen uit te voeren op de afbeelding, met voor elk een andere straal voor vervagen, en trekt die dan van elkaar af om het resultaat te bepalen.
Dit algoritme wordt heel vaak gebruikt in een kunstmatige visie en is behoorlijk snel, omdat er heel efficiënte methoden zijn om Gaussiaanse vervagingen uit te voeren.

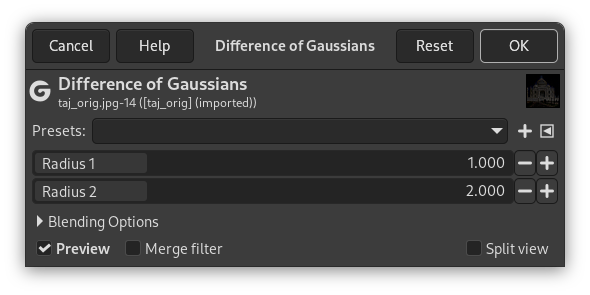

- Voorinstellingen, “Type invoer”, Snijden, Mengopties, Voorbeeld, Filter samenvoegen, Voor/na
-
![[Opmerking]](images/note.png)
Opmerking Deze opties staan beschreven in Paragraaf 2, “Algemene Eigenschappen”.
- Straal 1, Straal 2
-
Straal 1 en Straal 2 zijn de stralen voor het vervagen voor de twee Gaussiaanse vervagingen. Verhogen van “Straal 1” neigt naar het geven van dikker uitziende randen en verlagen van “Straal 2” neigt naar het verhogen van de “drempelwaarde” om iets als een rand te herkennen.
Als u iets wilt produceren dat eruitziet als een schets, zal in de meeste gevallen het kleiner instellen van “Straal 2” dan “Straal 1” betere resultaten geven.
In situaties waar u een licht figuur op een donkere achtergrond heeft, zou het omdraaien daarvan in feite het resultaat kunnen verbeteren.
