Elke pixel in de afbeelding wordt vervangen door een grijze waarde, afhankelijk van de afstand tot het dichtstbijgelegen obstakel-pixel, over het algemeen een pixel aan de begrenzing. Verschillende methoden kunnen worden gebruikt om de afstand te berekenen.

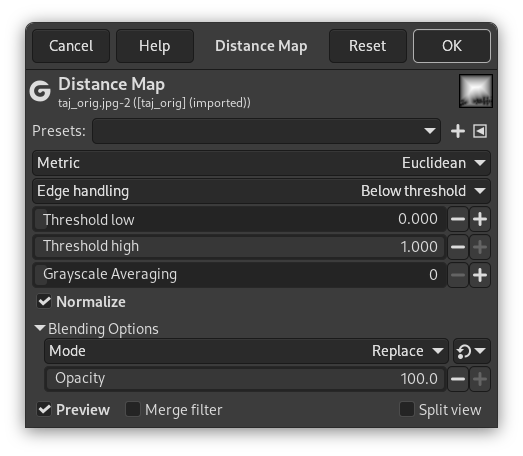

- Voorinstellingen, “Type invoer”, Snijden, Mengopties, Voorbeeld, Filter samenvoegen, Voor/na
-
![[Opmerking]](images/note.png)
Opmerking Deze opties staan beschreven in Paragraaf 2, “Algemene Eigenschappen”.
- Eenheid
-
“Metrisch” is een term uit de topologie. Drie methoden zijn beschikbaar:
- Euclidisch
-
De afstand is een rechte lijn.
- Manhattan
-
De afstand is de som van de een-dimensionale afstanden langs de X- en Y-assen.
- Chebyshev
-
De afstand is het maximum van de een-dimensionale afstanden langs de X- en Y-assen.
- Afhandeling hoek
-
Dit definieert hoe gebieden buiten de invoer moeten worden beschouwd bij het berekenen van de afstand. Keuzes zijn: Onder drempel en Boven drempel.
- Drempel laag
-
Standaard is 0. Verhogen van deze waarde selecteert beeldpunten met hogere lichtheid
Originele afbeelding voor voorbeelden Drempel laag zal progressief worden verhoogd. Lichtheid: donker rood = 0,070; helder rood = 0,223; groen = 0,133
Afbeelding 17.190. Voorbeeld “Drempel laag”
Drempel laag = 0: alleen afstanden van de rand zijn zichtbaar.
Drempel laag = 0,070: “donkerrode” cirkel verschijnt.
Drempel laag = 0,133: “groene” cirkel verschijnt.
Drempel laag = 0,223: “helderrode” cirkel verschijnt.
- Drempel hoog
-
Standaard is 1. Verlagen van deze waarde maakt het resultaat donker.
- Gemiddelde grijswaarden
-
Aantal berekeningen voor middelen van de grijswaarden.
- Normaliseren
-
Deze optie is standaard geselecteerd. Indien geselecteerd worden alle afstanden genormaliseerd naar het bereik van 0,0 tot en met 1,0.
Als u deze optie niet selecteert zullen niet-obstakel-pixels als wit verschijnen omdat hun berekende afstand groter of gelijk zal zijn aan 1,0.
Afbeelding 17.191. Voorbeeld “Normaliseren”
Optie Normaliseren ingeschakeld.
Optie Normaliseren uitgeschakeld.
