Varje bildpunkt i bilden ersätts med ett gråvärde beroende på avståndet till närmaste hinderbildpunkt, allmänt en kantbildpunkt. Olika metoder kan användas för att beräkna avståndet.

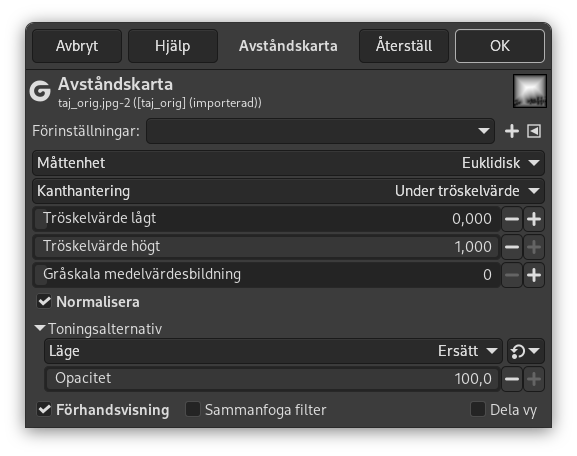

- Förinställningar, ”Indatatyp”, Klippning, Toningsalternativ, Förhandsvisning, Sammanfoga filter, Dela vy
-
![[Notera]](images/note.png)
Notera Dessa alternativ beskrivs i Avsnitt 2, ”Gemensamma funktioner”.
- Måttenhet
-
”Metric” is a topology term. Three methods are available:
- Euclidean
-
The distance is a straight line (default).
- Manhattan
-
The distance is the sum of the one-dimensional distances along the X and Y axes.
- Chebyshev
-
The distance is the maximum of the one-dimensional distances along the X and Y axes.
- Kanthantering
-
Detta definierar hur områden utanför indata betraktas vid beräkning av avstånd. Valen är: Under tröskelvärde och Över tröskelvärde.
- Tröskelvärde lågt
-
Standard är 0. Att öka detta värde väljer bildpunkter med högre ljusstyrka
Originalbild för exempel. Tröskelvärde lågt kommer stegvis ökas. Ljusstyrka: mörkröd = 0,070; ljusröd = 0,223; grön = 0,133
Figur 17.190. Exempel för ”Tröskelvärde lågt”
Tröskelvärde lågt = 0: endast kantavstånd är synliga.
Tröskelvärde lågt = 0,070: ”mörkröd” cirkel dyker upp.
Tröskelvärde lågt = 0,133: ”grön” cirkel dyker upp.
Tröskelvärde lågt = 0,223: ”ljusröd” cirkel dyker upp.
- Tröskelvärde högt
-
Standard är 1. Att minska detta värde gör resultatet mörkare.
- Gråskala medelvärdesbildning
-
Antal beräkningar för gråskalemedelvärde.
- Normalisera
-
This option is checked by default. When checked, all distances are normalized into a range of 0.0 to 1.0.
If you uncheck this option, non-obstacle pixels will appear white because their calculated distance will be greater than or equal to 1.0.
Figur 17.191. Exempel för ”Normalisera”
Alternativet Normalisera ikryssat.
Alternativet Normalisera avmarkerat.
