Свака тачка на слици се замењује сивом вредношћу која зависи од растојања до најближе тачке препреке, обично граничне тачке. За израчунавање растојања могу се користити различити начини.

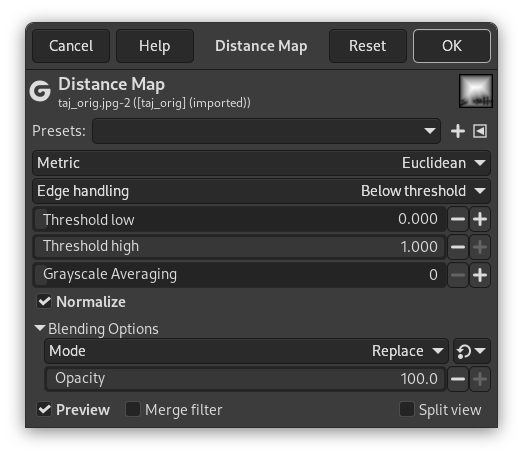

- Предподешавања, „Врста улаза“, Одсецање, Опције за стапање, Преглед, Филтери за спајање, Подељени приказ
-
![[Примедба]](images/note.png)
Примедба Ове опције су описане у Одељак 2, „Заједничке могућности“.
- Метрика
-
„Метрика“ је тополошки појам. Доступна су три начина:
- Еуклидијанова
-
Растојање је права линија.
- Менхетнова
-
Растојање је збир једнодимензионалних растојања дуж X и Y оса.
- Чебишев
-
Растојање је максимум једнодимензионалних растојања дуж X и Y оса.
- Руковање ивицама
-
Ово одређује како се посматрају области изван улаза приликом израчунавања растојања. Избори су: Испод прага и Изнад прага.
- Доњи праг
-
Подразумевано је 0. Повећавање ове вредности бира тачке веће светлине
Изворна слика за примере. Доњи праг ће се постепено повећавати. Светлина: тамно црвена = 0,070; светло црвена = 0,223; зелена = 0,133
Слика 17.190. Пример за „Доњи праг“
Доњи праг = 0: видљива су само растојања ивица.
Доњи праг = 0,070: појављује се „тамно црвени“ круг.
Низак праг = 0,133: појављује се „зелени“ круг.
Низак праг = 0,223: појављује се „светлоцрвени“ круг.
- Горњи праг
-
Подразумевано је 1. Смањивање ове вредности чини резултат тамнијим.
- Просек сиве
-
Број израчунавања за просек сивих тонова.
- Нормализуј
-
Ова опција је подразумевано означена. Када је означена, сва растојања се нормализују у опсег од 0,0 до 1,0.
Ако одзначите ову опцију, пиксели који нису препреке ће изгледати бели јер ће њихово израчунато растојање бити веће од или једнако 1,0.
Слика 17.191. Пример за „Нормализуј“
Опција „Нормализуј“ је означена.
Опција „Нормализуј“ није означена.
