Каждый пиксель в изображении заменяется значением серого, в зависимости от расстояния до ближайшего препятствующего пикселя (обычно это пограничный пиксель). Для расчёта расстояния можно использовать различные методы.

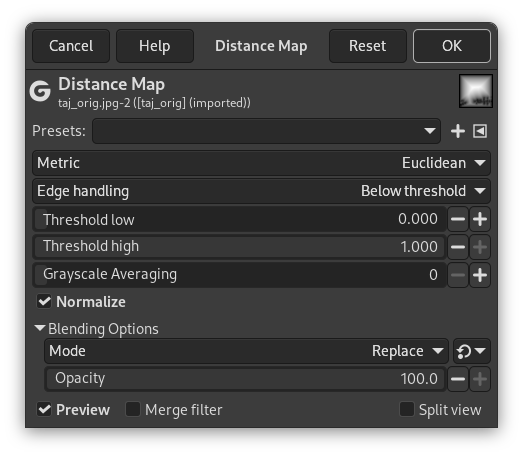

- Профили, «Тип входных данных», Обрезка, Параметры смешения, Предварительный просмотр, Объединить фильтр, Сравнение до/после
-
![[Примечание]](images/note.png)
Примечание Эти параметры описываются в Раздел 2, «Общие свойства».
- Метрика
-
«Metric» is a topology term. Three methods are available:
- Euclidean
-
The distance is a straight line (default).
- Manhattan
-
The distance is the sum of the one-dimensional distances along the X and Y axes.
- Chebyshev
-
The distance is the maximum of the one-dimensional distances along the X and Y axes.
- Обработка края
-
Определяет, как области за пределами ввода учитываются при вычислении расстояния. Варианты: Ниже порога и Выше порога.
- Низкий порог
-
Значение по умолчанию — 0. При повышении этого значения выбираются более светлые пиксели.
Исходное изображение для примеров. Низкий порог будет поступательно увеличиваться. Светлота: тёмно-красный = 0,070; ярко-красный = 0,223; зелёный = 0,133
Рисунок 17.190. Пример «Низкого порога»
Низкий порог = 0: видны только расстояния между границами.
Низкий порог = 0,070: появляется «тёмно-красный» круг.
Низкий порог = 0,133: появляется «зелёный» круг.
Низкий порог = 0,223: появляется «ярко-красный» круг.
- Высокий порог
-
Значение по умолчанию — 1. Уменьшение значения затемняет результат.
- Средние значения оттенков серого
-
Число вычислений для определения среднего значения оттенков серого.
- Нормализовать
-
This option is checked by default. When checked, all distances are normalized into a range of 0.0 to 1.0.
If you uncheck this option, non-obstacle pixels will appear white because their calculated distance will be greater than or equal to 1.0.
Рисунок 17.191. Пример применения параметра «Нормализовать»
Параметр «нормализовать» установлен.
Параметр «нормализовать» не установлен.
